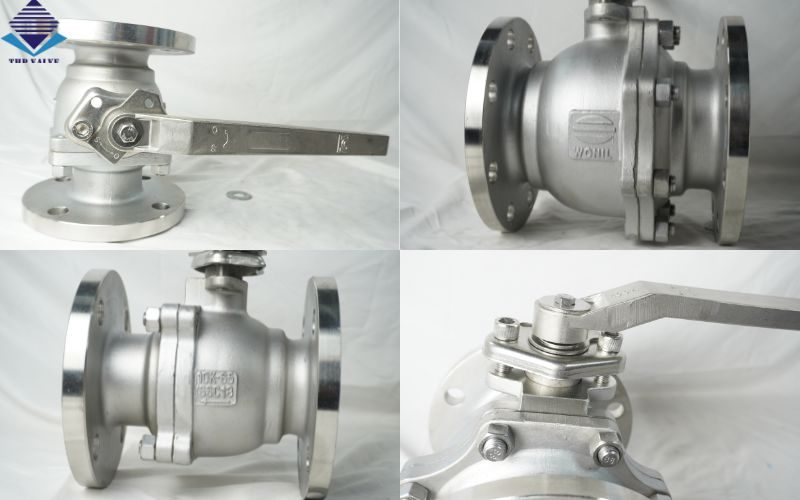

Van bi inox mặt bích tay gạt



Van bi inox mặt bích là một loại van công nghiệp quan trọng được sử dụng rộng rãi trong các hệ thống đường ống. Van này được thiết kế với phần kết nối là mặt bích, đáp ứng các tiêu chuẩn chung như JIS 10K, BS PN10, BS PN16, ANSI class 150, ANSI class 300, DIN PN16. Những tiêu chuẩn này đảm bảo rằng van có thể kết nối an toàn và chắc chắn với các đường ống, đáp ứng yêu cầu kỹ thuật và an toàn trong quá trình vận hành. Công ty Eriko tự hào là đơn vị nhập khẩu trực tiếp và phân phối sản phẩm này tại thị trường Việt Nam, mang lại giải pháp chất lượng cao cho các ngành công nghiệp.

Thông số kỹ thuật của van bi inox mặt bích tay gạt

Van bi inox mặt bích tay gạt có nhiều kích cỡ khác nhau, từ DN15 đến DN200, phù hợp với nhiều loại đường ống. Vật liệu chế tạo của van là inox 304 hoặc 316, đảm bảo khả năng chống ăn mòn và oxy hóa vượt trội. Van có thể lắp đặt dễ dàng thông qua mặt bích với các tiêu chuẩn như JIS10K, BS, ANSI, DIN, phù hợp với nhiều hệ thống đường ống công nghiệp. Áp suất làm việc tối đa của van có thể đạt 16-25 kg/cm², và nhiệt độ làm việc tối đa lên đến 220°C. Van được ứng dụng trong nhiều môi trường khác nhau như nước, dầu, công nghiệp thực phẩm, dược phẩm và hóa chất. Các sản phẩm van bi inox mặt bích tay gạt được nhập khẩu từ các quốc gia như Đài Loan, Hàn Quốc và Malaysia, đảm bảo chất lượng và độ tin cậy cao.

>>>XEM THÊM: Ưu nhược điểm của van bi nhựa uPVC

Ưu điểm của van bi inox mặt bích tay gạt

  • Van bi inox mặt bích tay gạt nổi bật với thiết kế nhỏ gọn, dễ lắp đặt và vận hành. Độ kín của van rất cao, giúp chống rò rỉ môi chất, đảm bảo an toàn và hiệu quả trong quá trình sử dụng. Với khả năng đóng mở nhanh chóng và dễ dàng, van bi tay gạt cho phép điều chỉnh dòng chảy một cách linh hoạt. Một điểm mạnh khác của van là mặt bích kết nối có nhiều kích thước, phù hợp với nhiều hệ thống đường ống khác nhau. Điều này giúp cho việc lắp đặt và bảo trì trở nên thuận tiện hơn.

  • Vật liệu inox của van không chỉ chịu được môi trường có tính ăn mòn cao mà còn có khả năng chống chịu các điều kiện khắc nghiệt khác. Độ bền của van cũng rất cao, ít bị hư hỏng hơn so với các loại van làm từ vật liệu khác. Điều này giúp giảm thiểu chi phí bảo trì và thay thế, tăng hiệu quả kinh tế cho các doanh nghiệp. Van bi inox mặt bích tay gạt cũng rất dễ vận hành, sửa chữa và bảo trì, giúp tối ưu hóa thời gian và công sức của người sử dụng.

Cấu tạo của van bi inox mặt bích tay gạt

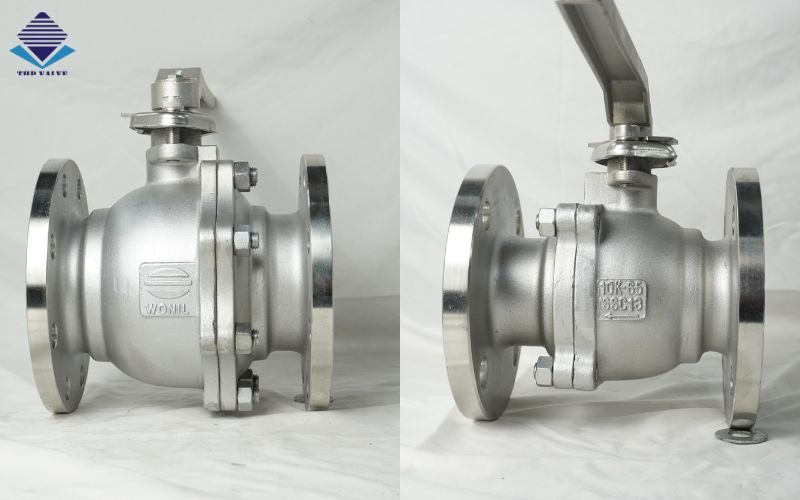

Van bi inox mặt bích tay gạt được cấu tạo từ nhiều bộ phận chính, bao gồm thân van, bi van, tay gạt, trục van và gioăng làm kín. Thân van là bộ phận chính, kết nối các bộ phận khác lại với nhau, tạo thành một van hoàn chỉnh. Thân van thường được làm từ inox đúc nguyên khối, có thể là 1 mảnh, 2 mảnh hoặc 3 mảnh ghép lại tùy theo mục đích sử dụng. Kiểu kết nối trên thân van là mặt bích, giúp đảm bảo độ kín và an toàn khi kết nối với đường ống.

  • Bi van, hay còn gọi là đĩa van bi, là một hình cầu có lỗ xuyên tâm, được kết nối với trục van và cố định bởi gioăng. Bi van thường được làm từ inox hoặc thép không gỉ, giúp chống ăn mòn và rỉ sét, đặc biệt quan trọng trong các môi trường lưu chất có tính ăn mòn cao. Tay gạt là bộ phận vận hành van, giúp điều khiển quá trình đóng/mở van. Tay gạt thường được làm từ hợp kim thép hoặc gang có độ cứng cao, có ký hiệu ON/OFF để chỉ thị trạng thái của van.

  • Trục van là cầu nối giữa bi van và tay gạt, là bộ phận quan trọng trong quá trình đóng mở van. Khi tay gạt được xoay, lực tác động lên trục van sẽ làm cho bi van quay, điều chỉnh trạng thái của van. Gioăng làm kín được làm từ Teflon PTFE hoặc cao su, có nhiệm vụ làm kín các vị trí kết nối ở phần thân van, trục van và bi van. Gioăng làm kín đóng vai trò quan trọng trong việc đảm bảo độ kín và hiệu quả vận hành của van.

Phân loại van bi inox mặt bích tay gạt

Van bi inox mặt bích tay gạt có thể được phân loại theo nhiều tiêu chí khác nhau, như vật liệu, cấu tạo và kiểu dáng. Theo vật liệu, có các loại như van bi mặt bích inox 304, van bi mặt bích inox 201, van bi mặt bích inox 316, và van bi mặt bích thép không gỉ. Mỗi loại vật liệu sẽ phù hợp với các ứng dụng và môi trường khác nhau, từ các hệ thống yêu cầu chống ăn mòn cao đến các môi trường ít khắc nghiệt hơn.

Theo cấu tạo, có các loại như van bi mặt bích inox dạng 2 ngã, van bi inox mặt bích dạng 3 ngã, van bi nối bích 1 mảnh, van bi nối bích 2 mảnh, và van bi nối bích 3 mảnh. Mỗi loại cấu tạo đều có những đặc điểm và ứng dụng riêng, phù hợp với các yêu cầu kỹ thuật và hệ thống khác nhau. Chẳng hạn, van bi dạng 2 ngã thường được sử dụng để điều chỉnh dòng chảy, trong khi van bi dạng 3 ngã có thể điều hướng dòng chảy theo nhiều hướng khác nhau.
