Cấu tạo van bi điện tuyến tính Haitima

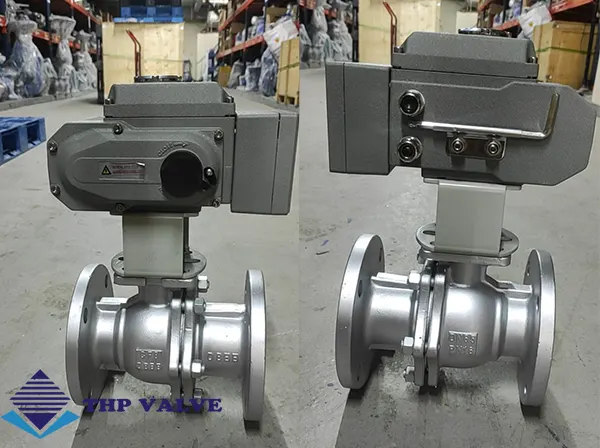

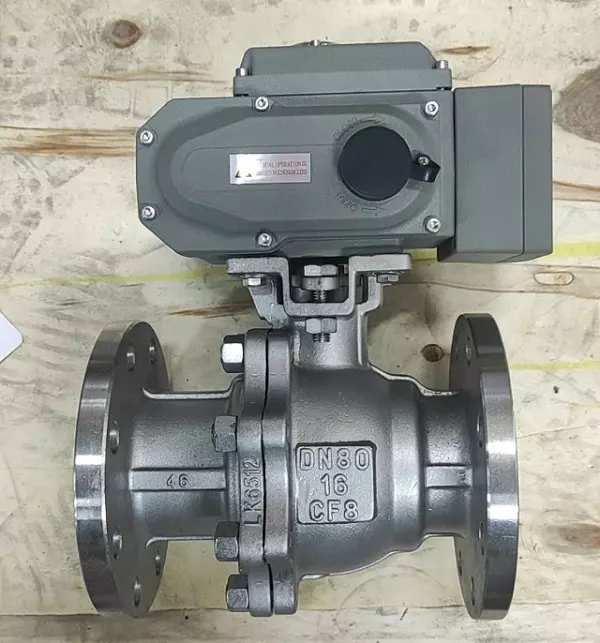

Van bi điều khiển điện tuyến tính Haitima – Đài Loan là một thiết bị quan trọng trong các hệ thống điều khiển lưu chất như nước, khí gas, hơi nóng, và hóa chất. Cấu tạo của van bi nhựa này bao gồm hai phần chính: van bi cơ và bộ điều khiển điện. Dưới đây là mô tả chi tiết về cấu tạo của từng phần.

1. Thân van bi cơ

Thân van

Thân van bi điều khiển điện tuyến tính Haitima được sản xuất bằng các vật liệu khác nhau tùy thuộc vào yêu cầu của ứng dụng, bao gồm inox 304, 316 hoặc nhựa UPVC và CPVC. Đặc biệt, van bi nhựa sử dụng chất liệu nhựa UPVC và CPVC có ưu điểm vượt trội về khả năng chống ăn mòn và kháng hóa chất, rất phù hợp cho các môi trường có tính ăn mòn cao.

Trục van

Trục van được chế tạo từ inox, một đầu của trục kết nối với bộ phận điều khiển điện và đầu còn lại kết nối với bi van. Trục van đóng vai trò quan trọng trong việc truyền động từ động cơ điện tới bi van, giúp điều khiển quá trình đóng mở của van. Độ bền cao và khả năng chịu lực tốt của trục inox giúp đảm bảo sự hoạt động ổn định và bền bỉ của van trong thời gian dài.

Bi van

Bi van có dạng hình cầu với lỗ xuyên tâm được khoét tròn, lỗ này có đường kính tương đương với đường kính ống sử dụng. Bi van có thể xoay từ 0 đến 90 độ nhờ vào sự xoay của trục van, cho phép điều tiết lưu chất một cách hiệu quả. Khi bi van xoay, lỗ khoét trên bi sẽ thẳng hàng hoặc vuông góc với dòng chảy, tương ứng với trạng thái mở hoặc đóng của van.

Gioăng làm kín

Gioăng làm kín của van bi nhựa điều khiển điện tuyến tính Haitima được làm từ cao su EPDM hoặc TEFLON. Chức năng của gioăng là đảm bảo van kín khít hoàn toàn khi đóng, ngăn chặn rò rỉ lưu chất ra môi trường bên ngoài. Đây là bộ phận quan trọng giúp duy trì hiệu suất và độ tin cậy của van trong các ứng dụng thực tế.

2. Phần động cơ điện Haitima – Đài Loan

Thân bộ điều khiển điện

Thân bộ điều khiển điện của van bi nhựa điều khiển điện tuyến tính Haitima được sản xuất bằng hợp kim nhôm và được sơn tĩnh điện. Thiết kế này giúp bộ điều khiển bền bỉ với môi trường bên ngoài, chịu được các điều kiện khắc nghiệt như độ ẩm cao và nhiệt độ thay đổi.

Công tắc hành trình

Công tắc hành trình có chức năng tự động ngắt điện khi van đã hoạt động hết hành trình đóng hoặc mở. Điều này giúp bảo vệ động cơ và tăng tuổi thọ của thiết bị, đồng thời ngăn chặn tình trạng quá tải hay hư hỏng do vận hành quá mức.

Bảng mạch điện

Bảng mạch điện là bộ phận tiếp nhận nguồn điện và điều khiển hoạt động của van. Nó bao gồm các linh kiện điện tử đảm bảo việc truyền tải và chuyển đổi tín hiệu một cách chính xác và ổn định, giúp van hoạt động đúng theo các thiết lập đã được cài đặt.

Cuộn coil

Cuộn coil bao gồm các sợi đồng được quấn lại với nhau, nhiệm vụ của nó là chuyển hóa điện năng thành cơ năng để quay trục van. Đây là bộ phận quan trọng trong việc tạo ra lực xoay cần thiết cho quá trình mở và đóng van.

Bánh răng chuyển cấp

Bánh răng chuyền cấp có chức năng truyền chuyển động quay từ mô tơ điện xuống trục van. Hệ thống bánh răng được thiết kế để đảm bảo sự truyền động mượt mà và hiệu quả, giúp van hoạt động ổn định và chính xác.

Bộ phận tăng lực, trợ lực

Bộ phận này giúp giảm thiểu lực vận hành và tiết kiệm điện năng. Nó bao gồm các bánh răng xếp gần nhau, giúp tăng cường lực xoay và đảm bảo sự an toàn cho hệ thống trong quá trình vận hành.

Tay quay

Tay quay hoặc lục giác được trang bị vào bộ điều khiển điện để đảm bảo rằng van có thể được vận hành thủ công trong trường hợp mất điện. Điều này cung cấp một phương án dự phòng quan trọng, đảm bảo hệ thống vẫn có thể hoạt động trong những tình huống khẩn cấp.
